伊諾爾中性點接地電阻柜
您當前的位置 :
ENR-WXZ196系列微機消諧裝置

ENR-WXZ196系列微機消諧裝置

  • 所屬分類:ENR-繼電保護裝置
  • 瀏覽次數:31944次
  • 發布日期:2016-03-13 05:45:37
  • 詳情介紹






一、裝置概述

ENR-WXZ196系列消諧裝置是我公司針對于66KV、35KV、10KV、6KV、3KV及以下電壓等級的中性點不接地或經電阻、消弧線圈接地系統。本裝置利用80C196單片機作為檢測、控制的核心元件,采用大功率、無觸點元件消諧,以液晶顯示器(LCD)、信號指示燈、微型打印機為人機接口,配以智能化軟件,從而使操作更簡單、更直觀、更準確。

該裝置可實時監測并顯示PT開口三角電壓 17Hz、25Hz、50Hz、150Hz 四種頻率的電壓分量,發生故障時可迅速啟動,并可以區分過電壓、鐵磁諧振以及單相接地,給出相應的報警信號;如是諧振故障,可迅速啟動消諧器件進行消諧;并配有通信接口把故障信息傳送至有關部門,實現遠動控制。

二、工作原理

本裝置采用了80C196單片微機作為核心,對PT開口三角電壓(即:零序電壓)進行循環檢測,在正常工作情況下,該電壓在30V以下,裝置內的大功率消諧元件處于阻斷狀態,對系統無任何影響。當PT開口三角電壓大于30V時,說明系統出現故障,本裝置對電壓互感器開口三角電壓進行數據采集,然后對數據進行分析,判斷出當前的故障狀態;如果是某種頻率的鐵磁諧振,迅速啟動消諧電路予以消除。如果是過電壓或接地,裝置給出相應的報警信號。

對于各種故障,裝置可以分別給出報警信號和顯示、打印,并自動記錄、存貯有關故障信息,并上報給上位機。

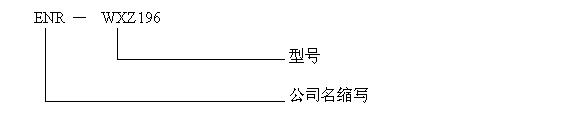

三、型號說明

四、技術參數

1、工作電源:DC/AC220V;

2、電壓等級:1個;

3、母線段數:1-4段;(可選)訂貨時注明;

4、可消除諧振頻率:17Hz(3分頻) 、 25Hz(2分頻) 、 50Hz(工頻)、150Hz(3倍頻)及以上頻率的鐵磁諧振。

五、使用條件

1、環境溫度:-35℃~55℃;采用寬溫液晶顯示;

2、相對濕度≤95%;

3、大氣壓力80~110Kpa;

4、海拔高度:5KM以下。

六、裝置特點

1、數據采集、運算、邏輯判斷、控制輸出等速度快,精度高,抗干擾、自檢及自恢復能力強;

2、綜合國內各種技術,多年的現場運行經驗,性能穩定,安全可靠;

3、采用寬溫液晶顯示器(LCD),中文菜單,操作簡便,顯示信息直觀,調試容易

4、機箱采用鋁鎂合金材質,拉絲貼膜,美觀大方,抗干擾性強;

5、實時顯示PT開口三角電壓4種頻率(3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz)的電壓分量;

6、可以判別過電壓、鐵磁諧振以及單相接地,并對鐵磁諧振迅速消除;對各種故障均可給出告警信號并顯示、打印和保存有關信息(具有3對常開觸點及一對常閉觸點);并可以及時打印輸出故障報告(故障類型、故障時間及PT開口三角電壓4種頻率的電壓分量);

7、有記憶功能,可存儲20次最近發生的故障信息,掉電后不丟失;

8、采用大功率、無觸點消諧元件,啟動迅速;

9、調試和維護簡單、方便;適用于各種電壓等級的PT;

10、可配置通信接口把各種故障信息傳送至有關部門,適用于無人值守變電站。



、定貨須知

(1)裝置的型號和數量。

(2)若不能滿足裝置的使用條件或有其它要求時,定貨時予以說明。

        如需詳細產品資料請咨詢伊諾爾電氣客服0312-3265117
